专用磨床

适用于可转位刀片的加工生产

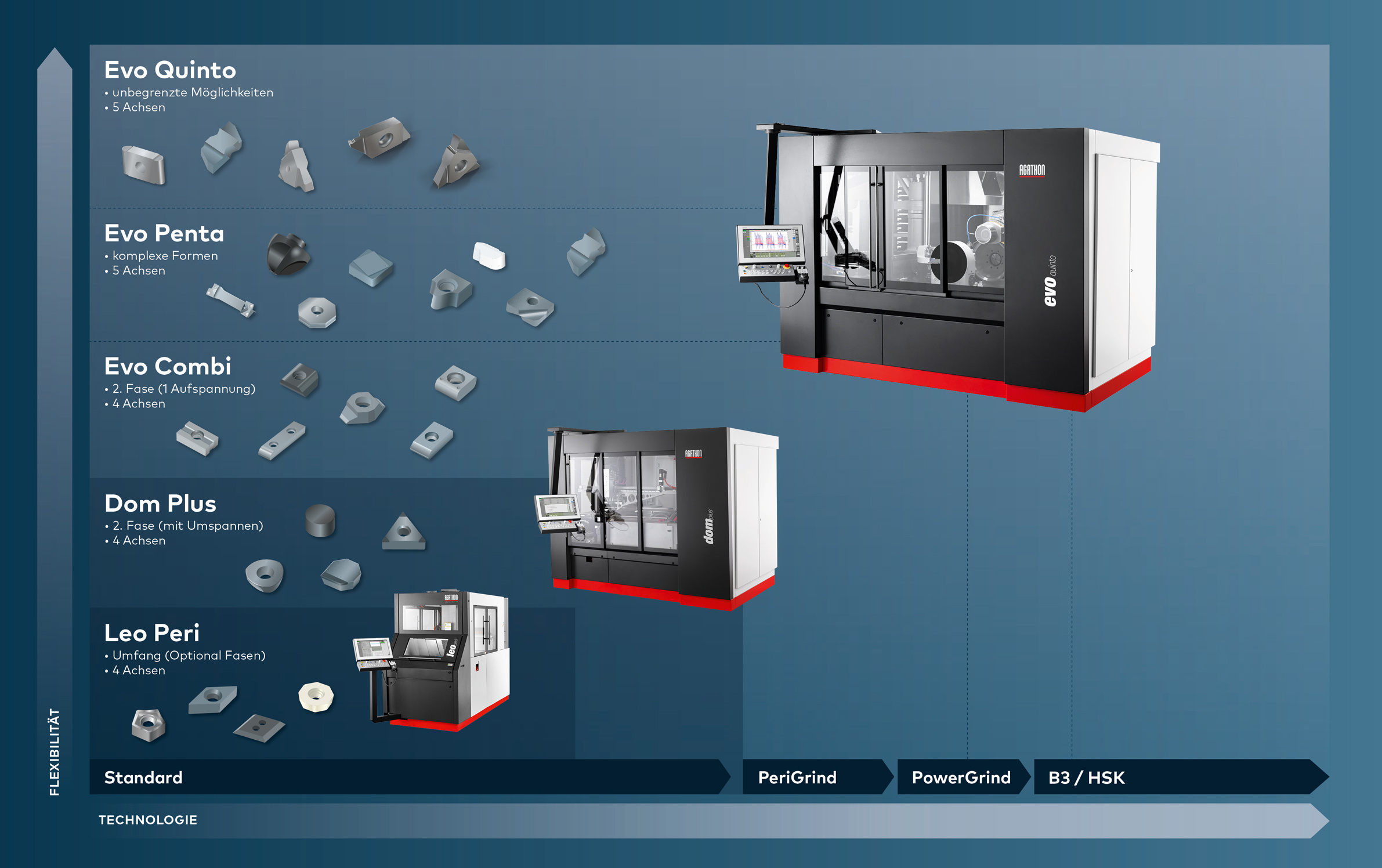

Leo Peri

高精度4轴磨削中心。适用于可转位刀片的周边磨削

Dom Plus

高精度4轴磨削中心。适用于可转位刀片的周边磨削,并可通过二次装夹,磨削双倒棱

Evo Combi

高精度4轴磨削中心。适用于可转位刀片的周边磨削,可一次装夹实现磨削双倒棱

Evo Penta

高精度5轴磨削中心。可加工形状复杂的可转位刀片

高精度5轴磨削中心。 可加工形状复杂的可转位刀片

我们的专用磨床可加工硬质合金和超高硬度材料制作的高精密小型零件,能够7天24小时连续生产运行。主要用于刀片制造、汽车和钟表行业。

我们的设备

Leo, Dom 和Evo经过我们技术革新并通过严格试验验证,所有的机床设备在阿格顿瑞士工厂所在地Solothurn的Bellach研发和制造



 Dom_plusEvo CombiEvo Penta
Dom_plusEvo CombiEvo Penta
Leo PeriDom PlusEvo CombiEvo Penta
可加工材质硬质合金、金属陶瓷、陶瓷、CBN、PCD硬质合金、金属陶瓷、陶瓷、CBN、PCD硬质合金、金属陶瓷、陶瓷、CBN、PCD硬质合金、金属陶瓷、陶瓷、CBN、PCD
最小加工内径3.96mm3.96mm3.96mm3.96mm
最大加工外径35mm 60mm 100mm(最大120mm)50mm
工件厚度23.5mm23.5mm 28.5mm 29mm
功能纯周边磨削周边磨削,2次装夹磨削双倒棱周边磨削,1次装夹磨削双倒棱 1次装夹磨削复杂形状刀片
砂轮直径∮ 250mm 350mm400mm 400mm
数控轴数4445
夹头型号B1B1B1B1 und B3
C轴回转角度-45°~ +36° -90° ~ +45° -140° ~ +140° -140° ~ +140°
Y轴行程 -17mm ~ +69mm -100mm ~ +53mm -266 ~ +352mm-266 ~ +352mm
X轴行程 -23mm ~ +36mm-45mm ~ +100mm-63mm ~ +223mm-63mm ~ +223mm
B轴回转速度 300°/s 300°/s 720°/s300°/s
夹持力500-8800N 500-8800N 500-8500N500-8500N
料盘数量最大6个最大8个 最大16个最大16个
修整方式在线修整器在线修整器;
或外部碗型、碟形修整器
在线修整器;
或超强电修整、外部碗型、碟形修整器
在线修整器;
或超强电修整、外部碗型、碟形修整器
可选部件
力检测系统
3D模拟
AGP-ISO图形化编程
数据池
工业4.0
力检测系统
3D模拟
AGP-ISO图形化编程
数据池
工业4.0
力检测系统
3D模拟
AGP-ISO图形化编程
数据池
工业4.0
超强电修整
砂轮周边磨削
力检测系统
3D模拟
AGP-ISO图形化编程
数据池
工业4.0
超强电修整
砂轮周边磨削
机床尺寸(长x宽x高) 1290mm x 2980mm x 2140mm2750mm x 2100mm x 2290mm 3060mm x 2100mm x 2290mm3060mm x 2100mm x 2290mm
机床重量3099kg 5350kg 5800kg5800kg
Leo PeriDom PlusEvo CombiEvo Penta
